Prusa i3 - Problemas causados pelo suporte do extruder

Existe um problema causado pelo uso de suportes muito longos, normalmente utilizados em impressoras com carro X na vertical (i3, Graber, etc), principalmente quando o motor é colocado para frente, ao invés de para trás (deveria ficar na altura da guia linear); pode causa uma adesão incorreta entre as camadas; a impressão fica toda em zig-zag nas paredes e o bico pode levar um pouco, afastando mais do que a altura da camada do fatiador, principalmente em alturas pequenas, em torno de 0.2mm.

Atualmente, utilizo este tipo de suporte:

http://www.thingiverse.com/thing:57668

O meu extrusor atual, parece com este (tem pequenas diferenças):

http://www.thingiverse.com/thing:6713

Com a fadiga do tempo de uso e pelo efeito de "alavanca" que o suporte causa, pode gerar trepidações no carro. Também podem agravar o problema, o uso de filamento PLA (mais duro) e também a dificuldade de desenrolar o filamento do carretel, pode causar falta de preenchimento no infill ou paredes.

Para resolver isso, tive de prender muito bem o suporte e o extrusor. Apertei tanto, que chegou a rachar algumas partes, e tive de colar. A solução definitiva será remover o suporte e usar extrusores presos diretamente no carro X e com o motor sobre as guias lineares. Só estou revendo alguns ajustes, que já troco o extrusor.

Vou usar este tipo de extrusor:
http://www.thingiverse.com/thing:65939
http://www.thingiverse.com/thing:127138

Prusa i3 - Filamento ABS que brilha no escuro - teste no escuro

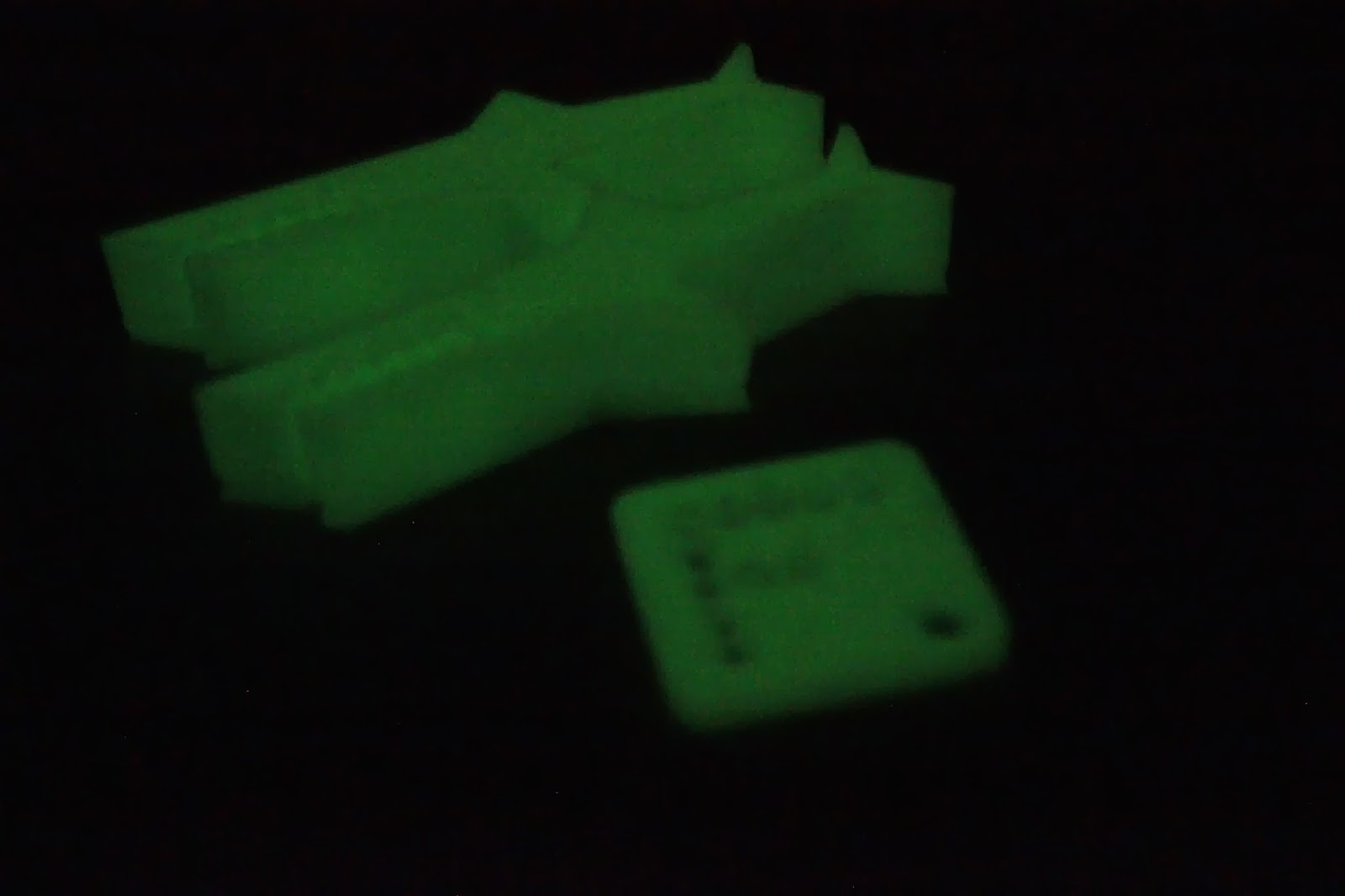

Segue algumas fotos de um teste no escuro.
Deixando bastante tempo sobre a luz de uma luminária.
A cor da lâmpada não era um pouco amarelada; talvez tenha que ser da cor branca para melhor resultado.
O tempo de duração para a captura pela câmera foi de no máximo 1 minuto, e depois disso ficou difícil capturar. Seria ainda possível se eu utilizasse um tripé e aumentasse o tempo de captura para alguns segundos, mas acredito que se desviaria da intenção do teste.
A primeira foto ficou um pouco desfocada, porque eu tremi um pouco, e como a captura levou cerca de 1 segundo, é tempo suficiente para ficar ruim a foto.
Só para constar, a última foto é visível no meu pc (apenas um pouco); mas o blogger fez alguma coisa com a imagem, que não dá para ver nada.

Prusa i3 - Filamento ABS que brilha no escuro

Chegou meu filamento ABS que brilha no escuro (Glow in Dark), de 1.75mm. O único problema é que eu ainda não tenho hotend para 1.75mm.
Vou tentar com o de 3mm mesmo.
Existe um preconceito quanto a filamentos ABS da china. Eu já comprei alguns filamentos PLA da china, e são excelentes, então decidi experimentar o filamento ABS também. E para minha surpresa, é de excelente qualidade; muito bem embalados (nem aqui no Brasil embalam desse jeito).

Impressão:
Hotend: 240ºC
Mesa: 110ºC (testei 115ºC, mas parece que aumentou o overhang)
Fan: ligado o tempo todo em 30% (após 1ª camada), e setado em 100% da rotação no preenchimento das camadas do topo.

Aqui dá para notar que veio com embalagem dupla.

Saco hermético normalmente é utilizado com PLA, que é muito sensível ao clima. No ABS foi bem vindo.

O detalhe do dissecante que estava dentro do carretel.

Dá para notar que as peças deram um bom overhang.
A cola PVC não foi suficiente para segurar na mesa; até como observação, essa cola não gruda neste ABS. Isto pra mim é novidade; a cola saiu toda após a impressão e não deixou marca nenhuma. Vou ter de utilizar fita Kapton para melhor a aderência.

Na peça quadrada dá para notar que o furos ficaram tortos. Tive muitos problemas de retract e "strings", porque o diâmetro do filamento não bate, então não tem a pressão correta para funcionar.

Este tubarão ficou bem deformado nas primeiras camadas, que foi onde eu fiz experiências de temperatura e fluxo. Eu tinha reduzido o fluxo, conforme uma calibração de outro filamento, mas tive que setar em 100% para funcionar neste caso.

Aqui é o resultado do filamento no fundo do hotend. É interessante removê-lo após a impressão, porque forma esses calombos que podem dificultar iniciar uma nova impressão.

Ano novo

Feliz 2014
http://www.thingiverse.com/make:60711
